Ürünler

Pano İçi Kablo Kanalları

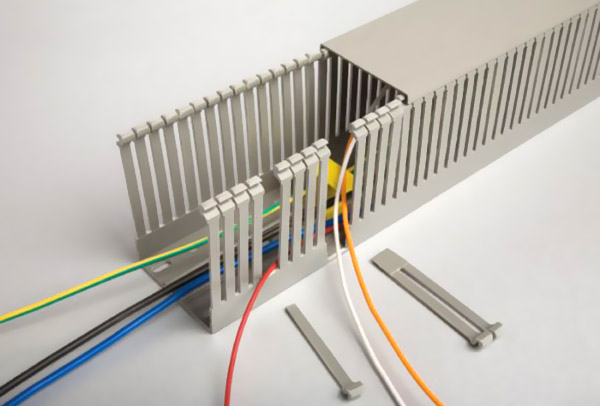

E/4 Serisi Pano İçi Kablo Kanalları

Teknik Özellikler

  • 4 mm tırnak aralığı
  • 6 mm tırnak genişliği
  • 2 m uzunluk
  • Rigid PVC (Class1)
  • Kendi kendini söndürme özelliği UL94 V0
  • Ölçüler : Genişlik x Yükseklik (mm)
  • Kurşun içermez
  • Renk ; gri RAL 7030
Tip Ölçüler Ambalaj
(mm) (m)
E 22 15×30 96
E 164 25×30 80
E 134 25×40 60
E 84 40×40 40
E 44 60×40 24
E 27 100×40 16
E 74 25×60 40
E 54 40×60 36
E 94 60×60 24
E 64 80×60 24
E 174 100×60 20
E 104 120×60 16
E 144 25×80 32
E 154 40×80 24
E 114 60×80 24
E 124 80×80 24
E 194 100×80 16
E 324 120×80 16
E 344 25×100 24
E 354 40×100 16
E 184 60×100 16
E 364 80×100 16
E 374 100×100 16
E 384 120×100 8
E 39 150×100 8

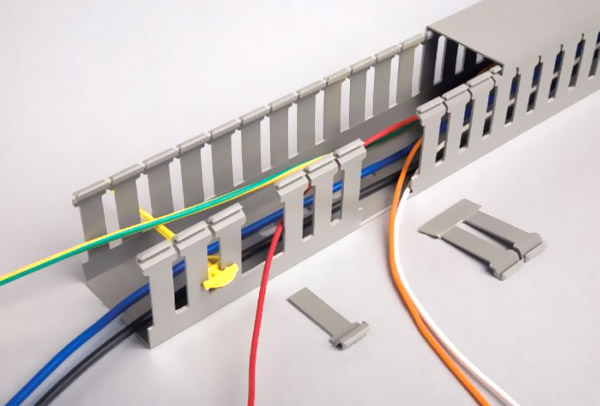

E Serisi Pano İçi Kablo Kanalları


Teknik özellikler

  • 8 mm tırnak aralığı
  • 12 mm tırnak genişliği
  • 2 m uzunluk
  • Rigid PVC (Class1)
  • Kendi kendini söndürme özelliği UL94 V0
  • Ölçüler : Genişlik x Yükseklik (mm)
  • Kurşun içermez
  • Renk ; gri RAL 7030
Tip Ölçüler Ambalaj
(mm) (m)
E 16 25×30 80
E 13 25×40 60
E 8 40×40 40
E 4 60×40 24
E 27 100×40 16
E 7 25×60 40
E 5 40×60 36
E 9 60×60 24
E 6 80×60 24
E 17 100×60 20
E 10 120×60 16
E 14 25×80 32
E 15 40×80 24
E 11 60×80 24
E 12 80×80 24
E 19 100×80 16
E 32 120×80 16
E 34 25×100 24
E 35 40×100 16
E 18 60×100 16
E 36 80×100 16
E 37 100×100 16
E 38 120×100 8
E 39 150×100 8

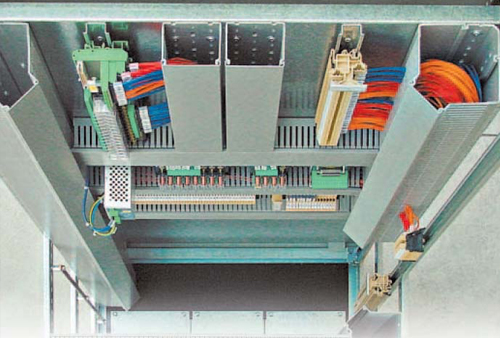

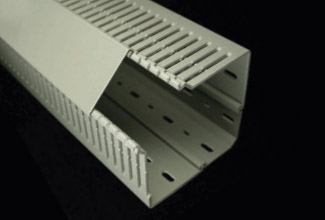

EDGE Serisi Pano İçi Köşe Kablo Kanalları

Teknik Özellikler

  • 4 mm tırnak aralığı
  • 6 mm tırnak genişliği
  • 2 m uzunluk
  • Rigid PVC (Class1)
  • Kendi kendini söndürme özelliği UL94 V0
  • Ölçüler : Genişlik x Yükseklik (mm)
  • Kurşun içermez
  • Renk ; gri RAL 7030
Tip Ölçüler Ambalaj
(mm) (m)

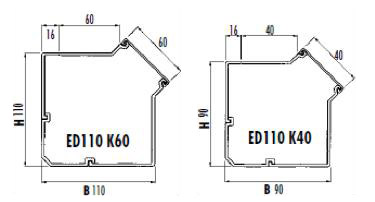

ED110K40 90×90 8
ED110K60 110×110 8

PANO İÇİ PVC KABLO KANALLARI VE AKSESUARLARI

Pano İçi PVC Kablo Kanalları ve Aksesuarları Elektrik panolarında güvenli, düzenli ve sürdürülebilir bir kablolama altyapısı oluşturmanın temel unsurlarından biri, uygun kablo yönetim sistemlerinin kullanılmasıdır. Pano içi PVC kablo kanalları, enerji, kumanda ve haberleşme kablolarının pano içerisinde düzenli bir şekilde yönlendirilmesini, korunmasını ve gerektiğinde kolayca müdahale edilebilmesini sağlayan önemli montaj elemanlarıdır. Beraberinde kullanılan kapaklar, bağlantı parçaları ve diğer aksesuarlarla birlikte pano düzeninin oluşturulmasında tamamlayıcı bir çözüm sunarlar.

PVC kablo kanalları; elektrik panoları, otomasyon sistemleri, makine imalatı, proses kontrol panoları, enerji dağıtım panoları ve bina otomasyon uygulamalarında yaygın olarak kullanılmaktadır. Kanalların üzerinde bulunan esnek yan parmaklar, kabloların istenilen noktadan kolaylıkla çıkış yapmasına olanak tanırken, aynı zamanda kabloların kanal içerisinde düzenli şekilde tutulmasına yardımcı olur. Bu yapı hem montaj süresini kısaltır hem de bakım ve revizyon işlemlerini kolaylaştırır. Ürünler, yüksek kaliteli sert PVC (Polyvinyl Chloride) hammaddeden üretilmektedir. Bu malzeme; yüksek mekanik dayanım, darbe direnci, boyutsal kararlılık ve elektriksel yalıtım özellikleri sayesinde pano uygulamaları için ideal bir çözüm sunar. Kendiliğinden sönme özelliğine sahip özel PVC bileşimi, olası bir alev kaynağı ortadan kalktığında yanmanın devam etmesini önleyerek pano güvenliğine katkıda bulunur.

Ayrıca düzgün yüzey yapısı ve hassas üretim toleransları sayesinde kabloların zarar görmeden kanal içerisinde hareket etmesine imkân verir. Pano içi kablo kanallarının seçiminde en önemli kriterler; kanalın genişliği ve yüksekliği, taşıyacağı kablo miktarı, kabloların minimum bükülme yarıçapı, montaj alanı ve pano içerisindeki hava sirkülasyonudur. Doğru ölçüde seçilen bir kanal, kabloların sıkışmasını önler, ısı dağılımını destekler ve ileride yapılabilecek kapasite artışları için ilave alan oluşturur. Uygun planlanmış bir kablo yönetimi hem elektriksel güvenilirliği artırır hem de arıza tespit ve bakım çalışmalarını önemli ölçüde hızlandırır.

Bu ürün grubunda sektörün saygın üreticilerinden CANALPLAST (İtalya), uzun yıllara dayanan üretim deneyimi ve yenilikçi tasarımlarıyla öne çıkmaktadır. CANALPLAST tarafından üretilen pano içi kablo kanalları; boyutsal hassasiyet, yüksek malzeme kalitesi ve montaj kolaylığıyla birçok endüstriyel uygulamada tercih edilmektedir.

Şirket, kalite yönetim sistemlerini uluslararası standartlar doğrultusunda yürütmekte olup, ürünleri RoHS ve REACH çevre mevzuatlarına uygun olarak üretilmektedir. Ürün ailesinde yer alan birçok çözüm ayrıca ilgili uygulamaya göre CE, UKCA, UL ve demiryolu uygulamalarında EN 45545-2 gibi uluslararası gereklilikleri karşılayan seçenekler sunmaktadır.

Kablo kanallarıyla birlikte kullanılan kapaklar, köşe parçaları, bağlantı elemanları ve diğer aksesuarlar; montajın daha güvenli, estetik ve uzun ömürlü olmasını sağlar. Farklı ölçü ve konfigürasyon seçenekleri sayesinde küçük kumanda panolarından büyük endüstriyel dağıtım panolarına kadar geniş bir uygulama yelpazesine uyum sağlayan bu ürünler, modern pano imalatının vazgeçilmez bileşenleri arasında yer almaktadır. Doğru tasarlanmış bir kablo yönetim sistemi, yalnızca düzenli bir görünüm sağlamakla kalmaz; aynı zamanda sistem güvenilirliğini artırır, bakım maliyetlerini düşürür ve pano ömrünün uzamasına önemli katkı sağlar.
