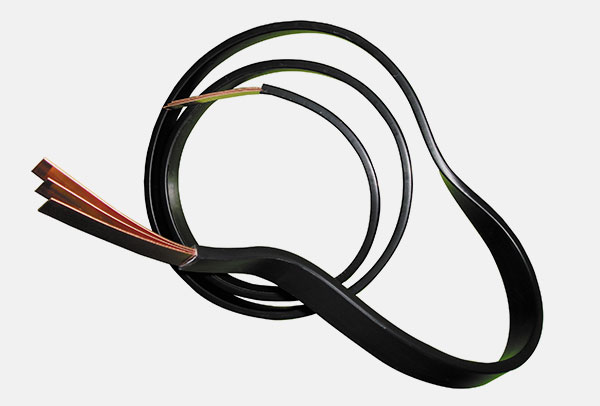

İzoleli Esnek Baralar
Teknik Bilgiler
Kullanılan Hammadde: EN 1652 standardında Cu ETP / Cu>99,90
İletkenlik: 58 ms/m-%IACS
Sertlik: 50-60 HV
Çalışma Sıcaklığı: -20 ºC …. +105 ºC
Çalışma Gerilimi (max.): 1000 VAC / 1500 VDC
İzolasyon: UL94 V0 ‘a uygun PVC
İzolasyon Kalınlığı: 1,8 – 2,0 mm
Uzunluk: 2m (İstek üzerine maksimum 5m’ye kadar)
İzoleli Esnek Baralar
| Tip | Bakır Ölçüsü | Yüklenen Akıma Göre Sıcaklık | |||||
| Genişlik (mm) | Kalınlık (mm) | Folyo Adedi | 65 ºC | 85 ºC | 105 ºC | ||
| VIB-0908 | 9 | 0,8 | 2 | 95A | 130A | 195A | |
| VIB-1582 | 15,5 | 0,8 | 2 | 150A | 195A | 240A | |
| VIB-1583 | 15,5 | 0,8 | 3 | 180A | 245A | 295A | |
| VIB-2012 | 20 | 1 | 2 | 195A | 265A | 320A | |
| VIB-2013 | 20 | 1 | 3 | 240A | 330A | 400A | |
| VIB-2414 | 24 | 1 | 4 | 325A | 440A | 535A | |
| VIB-2415 | 24 | 1 | 5 | 365A | 495A | 600A | |
| VIB-2416 | 24 | 1 | 6 | 400A | 540A | 660A | |
| VIB-3214 | 32 | 1 | 4 | 400A | 540A | 660A | |
| VIB-3215 | 32 | 1 | 5 | 450A | 630A | 740A | |
| VIB-3216 | 32 | 1 | 6 | 500A | 675A | 820A | |
| VIB-3218 | 32 | 1 | 8 | 580A | 790A | 960A | |
| VIB-4015 | 40 | 1 | 5 | 545A | 740A | 895A | |
| VIB-4016 | 40 | 1 | 6 | 595A | 810A | 985A | |
| VIB-4018 | 40 | 1 | 8 | 690A | 940A | 1.140A | |
| VIB-5016 | 50 | 1 | 6 | 710A | 965A | 1.175A | |
| VIB-50110 | 50 | 1 | 10 | 915A | 1245A | 1.510A | |
| VIB-63110 | 63 | 1 | 10 | 1.150A | 1.570A | 1.900A | |
