İzoleli Kablo Yüksükleri / Çift Girişli
Teknik Özellikler
DIN 46228/4 (İzoleli)
İzolasyon Malzemesi: Polypropylene
Max. Çalışma Sıcaklığı: +105 ºC
İletken Malzeme: E-Cu Kalay kaplı Bakır
(Kurşun içermez) RoHS uyumlu
İzoleli Kablo Yüksükleri / Çift Girişli (DIN46228/4)

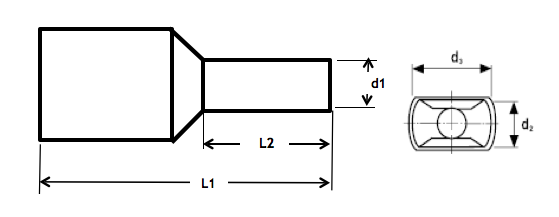

| Tip | Kesit (mm2) | Ölçüler | Alman Renk Kodları |
Kat.No | Ambalaj (Adet) | ||||
| L1 | L2 | d1 | d2 | d3 | |||||
| İY-22005/8 | 2 x 0,50 N | 15,00 | 8,00 | 1,40 | 2,50 | 4,70 | Z 210 | 500 | |
| İY-22007/8 | 2 x 0,75 N | 15,00 | 8,00 | 1,70 | 2,80 | 5,00 | Z 215 | 500 | |
| İY-22007/10 | 2 x 0,75 L | 17,00 | 10,00 | 1,70 | 2,80 | 5,00 | Z 218 | 500 | |
| İY-22007/14 | 2 x 0,75 XL | 21,00 | 14,00 | 1,70 | 2,80 | 5,00 | Z 219 | 500 | |
| İY-22010/8 | 2 x 1,00 N | 15,00 | 8,00 | 1,95 | 3,40 | 5,40 | Z 220 | 500 | |
| İY-22010/10 | 2 x 1,00 L | 17,00 | 10,00 | 1,95 | 3,40 | 5,40 | Z 223 | 500 | |
| İY-22010/12 | 2 x 1,00 XL | 19,00 | 12,00 | 1,95 | 3,40 | 5,40 | Z 224 | 500 | |
| İY-22015/8 | 2 x 1,50 N | 16,00 | 8,00 | 2,20 | 3,60 | 6,60 | Z 230 | 500 | |
| İY-22015/10 | 2 x 1,50 L | 20,00 | 12,00 | 2,20 | 3,60 | 6,60 | Z 234 | 500 | |
| İY-22015/18 | 2 x 1,50 XL | 26,00 | 18,00 | 2,20 | 3,60 | 6,60 | Z 235 | 500 | |
| İY-22025/10 | 2 x 2,50 N | 18,50 | 10,00 | 2,80 | 4,20 | 7,80 | Z 340 | 250 | |
| İY-22025/13 | 2 x 2,50 N | 21,50 | 13,00 | 2,80 | 4,20 | 7,80 | Z 342 | 250 | |
| İY-22040/12 | 2 x 4,00 N | 23,00 | 12,00 | 3,70 | 4,90 | 8,80 | Z 345 | 100 | |
| İY-22060/14 | 2 x 6,00 N | 26,00 | 14,00 | 4,80 | 6,90 | 10,00 | Z 250 | 100 | |
| İY-22100/14 | 2 x 10,00 N | 26,00 | 14,00 | 6,40 | 7,20 | 13,00 | Z 255 | 100 | |
| İY-22160/14 | 2 x 16,00 N | 30,00 | 14,00 | 8,20 | 9,60 | 18,40 | Z 260 | 50 | |
| Tip | Kesit (mm2) | Ölçüler | Fransız Renk Kodları |
Kat.No | Ambalaj (Adet) | ||||
| L1 | L2 | d1 | d2 | d3 | |||||
| İY-23005/8 | 2 x 0,50 N | 15,00 | 8,00 | 1,40 | 2,50 | 4,70 | Z 310 | 500 | |
| İY-23007/8 | 2 x 0,75 N | 15,00 | 8,00 | 1,70 | 2,80 | 5,00 | Z 115 | 500 | |
| İY-23007/10 | 2 x 0,75 L | 17,00 | 10,00 | 1,70 | 2,80 | 5,00 | Z 118 | 500 | |
| İY-23007/14 | 2 x 0,75 XL | 21,00 | 14,00 | 1,70 | 2,80 | 5,00 | Z 119 | 500 | |
| İY-23010/8 | 2 x 1,00 N | 15,00 | 8,00 | 1,95 | 3,40 | 5,40 | Z 320 | 500 | |
| İY-23010/10 | 2 x 1,00 L | 17,00 | 10,00 | 1,95 | 3,40 | 5,40 | Z 323 | 500 | |
| İY-23010/12 | 2 x 1,00 XL | 19,00 | 12,00 | 1,95 | 3,40 | 5,40 | Z 324 | 500 | |
| İY-23015/8 | 2 x 1,50 N | 16,00 | 8,00 | 2,20 | 3,60 | 6,60 | Z 330 | 500 | |
| İY-23015/10 | 2 x 1,50 L | 20,00 | 12,00 | 2,20 | 3,60 | 6,60 | Z 334 | 500 | |
| İY-23015/18 | 2 x 1,50 XL | 26,00 | 18,00 | 2,20 | 3,60 | 6,60 | Z 335 | 500 | |
| İY-23025/10 | 2 x 2,50 N | 18,50 | 10,00 | 2,80 | 4,20 | 7,80 | Z 140 | 250 | |
| İY-23025/13 | 2 x 2,50 N | 21,50 | 13,00 | 2,80 | 4,20 | 7,80 | Z 142 | 250 | |
| İY-23040/12 | 2 x 4,00 N | 23,00 | 12,00 | 3,70 | 4,90 | 8,80 | Z 345 | 100 | |
| İY-23060/14 | 2 x 6,00 N | 26,00 | 14,00 | 4,80 | 6,90 | 10,00 | Z 150 | 100 | |
| İY-23100/14 | 2 x 10,00 N | 26,00 | 14,00 | 6,40 | 7,20 | 13,00 | Z 155 | 100 | |
| İY-23160/14 | 2 x 16,00 N | 30,00 | 14,00 | 8,20 | 9,60 | 18,40 | Z 160 | 50 | |
ÇİFT GİRİŞLİ İZOLELİ KABLO YÜKSÜKLERİ
Modern elektrik ve otomasyon sistemlerinde, bazı uygulamalarda iki ayrı iletkenin tek bir klemens veya terminal altında güvenli şekilde sonlandırılması gerekebilir. Bu tür bağlantılarda iletkenlerin düzenli yerleştirilmesi, eşit sıkılması ve uzun yıllar güvenilirliğini koruması büyük önem taşır. Çift Girişli İzoleli Kablo Yüksükleri (Twin Ferrules), tam da bu ihtiyacı karşılamak üzere geliştirilmiş, iki iletkenin tek bir yüksük içerisinde güvenli şekilde birleştirilmesini sağlayan profesyonel bağlantı elemanlarıdır.
Çift girişli izoleli yüksükler, iki ayrı, çok telli iletkenin tek bir terminale bağlanmasını kolaylaştırırken, iletken tellerinin dağılmasını önler ve sıkma sonrasında mekanik olarak sağlam, elektriksel açıdan düşük dirençli bir bağlantı oluşturur. Böylece hem montaj süresi kısalır hem de bağlantı kalitesi standart hâle gelir. Özellikle kumanda panolarında, PLC sistemlerinde, otomasyon panolarında, dağıtım panolarında ve makine elektrik tesisatlarında aynı potansiyelde bulunan iki iletkenin tek noktadan bağlantısının gerektiği uygulamalarda yaygın olarak kullanılmaktadır.
Çift girişli yüksüklerin iletken kısmı, elektrolitik bakırdan (Cu-ETP) üretilir böylece yüksek elektrik iletkenliği sağlanır. Yüzeye yapılan kalay kaplama da korozyona karşı koruma sağlar. İzole kısım ise yüksek mekanik dayanım sağlayan PVC veya polipropilen esaslı malzemeden Uluslararası renk kodlarına uygun olarak üretilir. Bu sayede, farklı kesitlerdeki ürünler kolay tanınır ve montaj esnasında hata riski azalır.
Çift girişli yüksüklerde en önemli seçim kriteri, bağlanacak iki iletkenin kesitine uygun ürünün tercih edilmesidir. Yüksük, her iki iletkeni eşit şekilde kavrayarak sıkma kuvvetinin dengeli dağılmasını sağlar. Bu sayede bağlantı noktasında gevşeme, tel kopması ve temas direncinin artması gibi sorunların önüne geçilir. Doğru seçilmiş yüksük ve uygun sıkma pensesi ile gerçekleştirilen bağlantılar, titreşimli çalışma koşullarında dahi yüksek mekanik dayanım ve uzun servis ömrü sunar.
Hassas üretim teknolojisi ve kalite anlayışıyla sektörün güvenilir markaları arasında yer alan ENGESER (Almanya) firması Dünyanın önde gelen üreticilerinden biridir. ENGESER’in izoleli çift girişli yüksükleri DIN46228/4, CSA ve UL standartlarına uygun üretilir. Şirketin üretim süreçleri DIN EN ISO 9001 ve IATF 16949 kalite yönetim sistemleri kapsamında yürütülmekte olup, ürünleri ayrıca RoHS ve REACH çevre mevzuatlarına uygundur.
